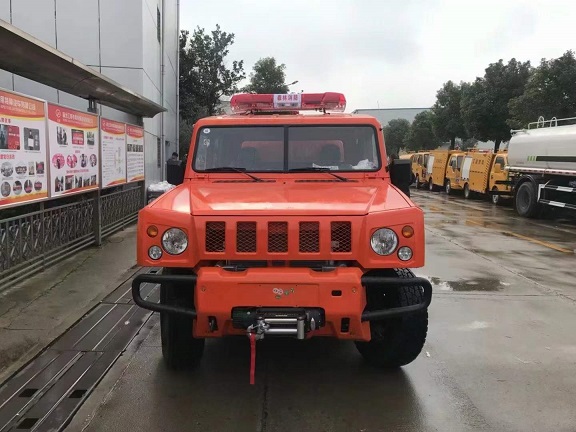

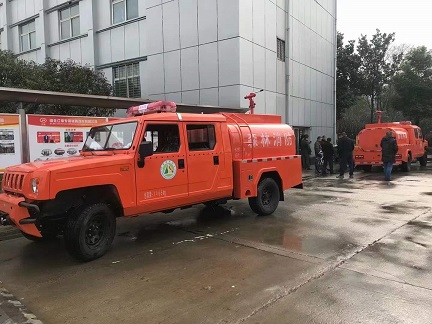

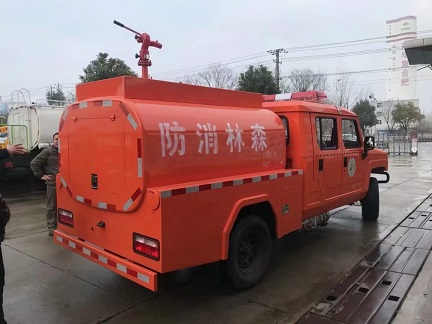

1.5吨越野消防车|森林越野|四驱消防车|草原消防车

主要性能

详细描述

一、 整车

1. 外廓尺寸：5640,5790 mm×1870 mm×2080 mm

2. 乘员人数： 2+3

3. 水罐：容积1360 L

4. 水泵：流量30L/7MPa

5. 水炮：流量30L/S@0.7MPa，射程不小于45m。

二、 底盘

1. 型号：BAW2043HMS61D

2. 驱动型式：4×4

3. 轴距：3695mm

4. 发动机：

型号为YCY24140-60A，直列四缸、水冷、高压共轨、增压中冷柴油发动机

l 额定输出功率为：103KW

l 排放标准：国Ⅵ

5. 变速箱：机械式手动变速箱，5个前进档

6. 分动箱:四驱机械手动,全驱/后驱两挡转换

7. 转向系统：左置，液压助力转向，方向盘高度和角度可调

8. 制动系统

l 行车制动：真空助力制动

l 驻车制动：中央鼓式制动

l 辅助制动：发动机排气制动

9. 最高车速：120km/h

10. 取力器：全功率夹心式取力器，电磁阀控制，飞溅润滑。

三、 驾乘室

1. 结构：整体钢骨架焊接平头驾驶室，固定型。

2. 布局：双排四门，乘员人数为2+3。

3. 设备：除原车设备外，还装有取力器开关、侧标志灯开关、手油门等。

四、 上装

(一) 罐体

1. 容积：1300L（水）。

2. 结构：

l 方圆焊接结构，内设分仓隔板。

l 人孔及人孔盖1套，直径φ500 mm。

l 注水管位于罐体右边，通径为DN65。

l 排污管1个，位于罐体底部，通径为DN40。

3. 材质：采用优质碳钢材料焊接而成，筒体厚度为3mm，封头厚度为4mm。内壁全部做防腐处理，经久耐用。

4. 设备：

l 人孔盖：带快速锁紧及开启装置，开启快捷、安全

l 排污阀：手动控制

(二) 器材箱

1. 结构：

l 箱体为方圆焊接结构,与前端水罐为整体滚压成型。

l 根据器材固定需要，配置铝合金型材固定架或隔板。

2. 材质：为优质碳钢材料。

3. 仓门：后双开门,。

4. 爬梯：罐体左前侧配备可供消防人员上下的爬梯。

五、 泵及水路系统

1． 洒水泵:

  型号:76QSB-45/60自吸离心式

流量:45(m3/h)

扬程(m):60

功率:11kw

2． 洒水枪(选装)

l 安装位置：器材箱顶部

l 流量及压力：30L/S@0.6MPa

l 射程：不小于45m

l 旋转角度：360°

l 俯仰角；-15°～60°

3． 管路

l 罐吸水管路：DN50，带手动阀。

l 外吸水管路：DN50，侧置向外。

l 水枪出水管路： DN65，带止回阀，顶置向上。

l 水带出水管路： 2×DN65，带手动球阀，侧置。

l 泵往罐注水管路：DN50，带手动球阀，侧置向外。

l 消防栓注水管路：DN65，带管牙扪盖，罐体右侧。

l 放余水管路：位于泵、罐体及管路的最低处，以防泵、罐及管路等在低温状态下冻裂。

4． 路面作业功能:安装前冲后洒路面作业装置。

5． 电气系统

1. 车辆两侧装有1个符合国家标准的侧标志灯。

2. 尾部装有符合国家标准的示廓灯、组合尾灯和牌照灯。

六、 器材配备及布置

1. 配备原则

l 客户有特殊需求时，根据客户的需求配备

l 客户没有特殊需求时，按照公司的企业标准配备

七、 随车基本配备清单

八、 整车涂装

l 供水车的外表喷涂军绿色；

九、 随车文件资料

底盘使用说明书（1份）

底盘维修手册（1份）

底盘质量保修卡（1份）

底盘合格证（1份）

随车维修工具清单（1份）

洒泵使用维修说明书（1份）

绿化喷洒车使用说明书

洒水车交货清单

洒水车合格证

洒水车交接清单
